Топливная арматура: запорно-регулирующий клапан (ЗРК)

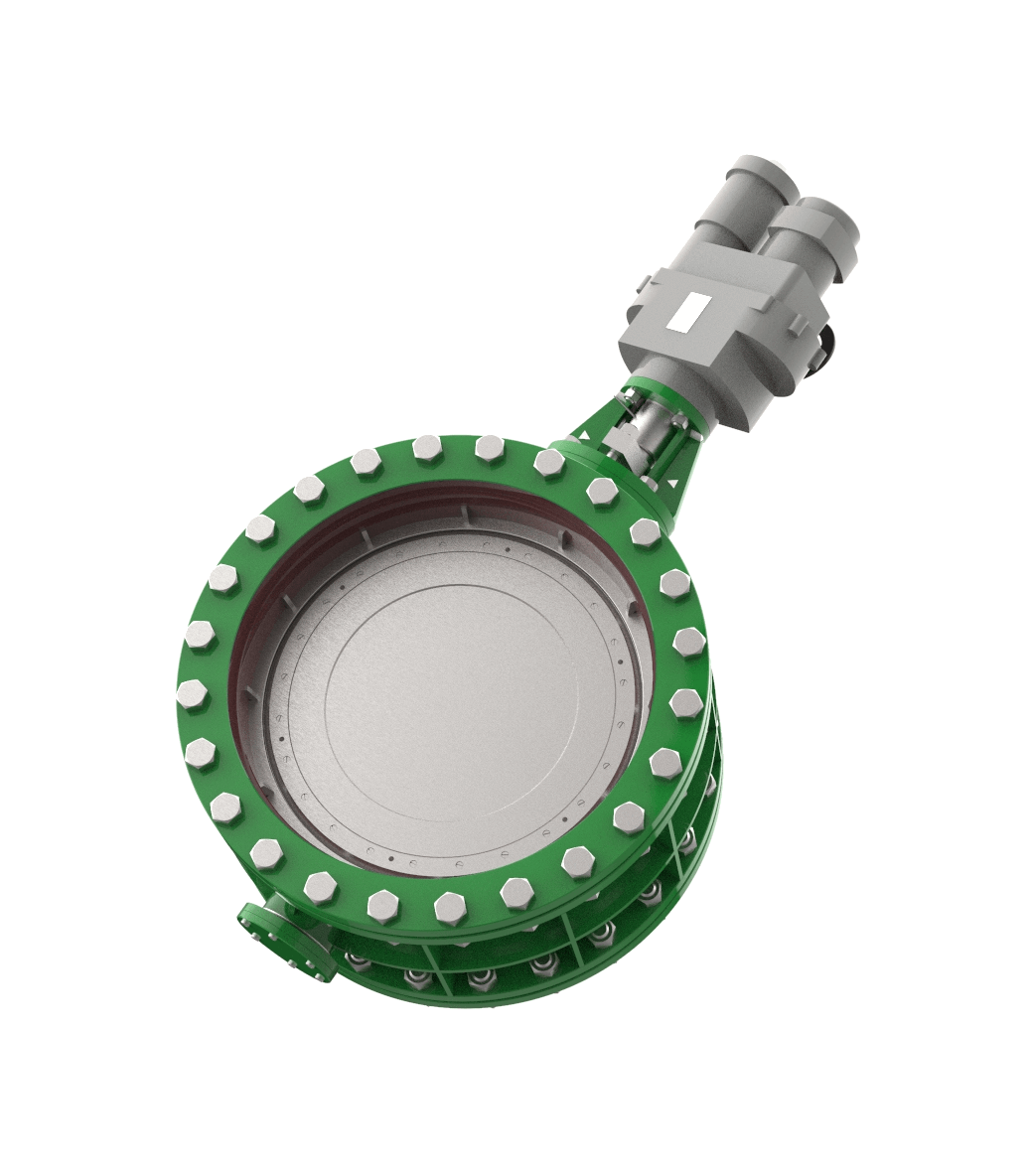

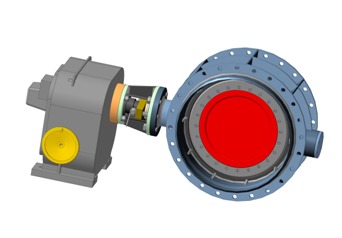

Затворы поворотные дисковые (затворы) со встроенным приводом применяются в качестве запорных, регулирующих и запорно-регулирующих устройств технологических трубопроводов в энергетической, металлургической, газовой, нефтехимической отраслях промышленности и других областях применения в соответствии с технической документацией. Затворы изготавливается в соответствии с ТУ 3741-006-27201850-2015.

Затворы могут поставляться на атомные станции АС для использования в системах 4-го класса безопасности по НП-001-97 (ПНАЭГ-01-011-97).

Затворы может устанавливаться в любом геометрическом положении обвязок трубопроводов. Управление происходит автоматически и дистанционно, в соответствии с командными сигналами управляющего устройства.

Тип присоединения – фланцевый, межфланцевый, под приварку.

Затворы работоспособны со следующими рабочими средами: пар, вода, природный и коксовые газы, воздух, нейтральные газы (азот, аргон), а также другими жидкими и газообразными средами, неагрессивными по отношению к материалам, из которых изготавливается затвор.

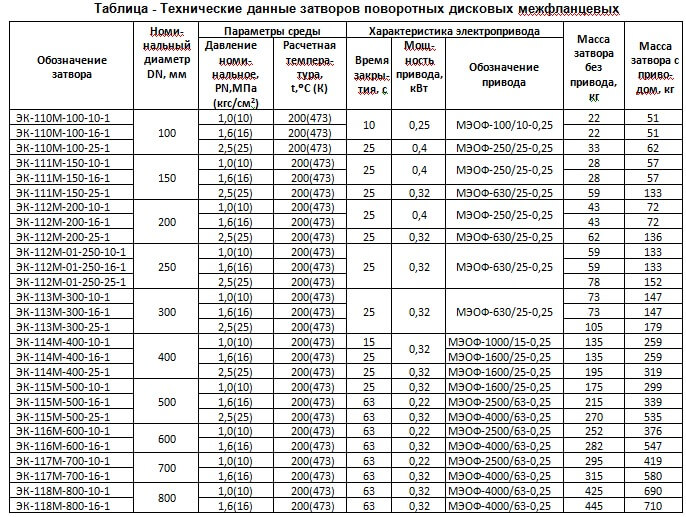

Технические характеристики

Обозначение затвора

Номинальный

Диаметр Dn, мм

Давление расчетное Pp, мпа

Расчетная температура t,°c

Коэффициент гидравлического сопротив-ления

Характеристика электропривода

Масса затвора в компл. с отв. фланцами и крепежом, кг

Время закрытия, с

Мощность

привода, квт

Обозначение привода

ЭК-110м-100-10-2

100

1,0

200

1,5

10

0,25

МЭОФ-100/10-0,25

58

ЭК-110м-100-16-2

1,6

200

62

ЭК-110м-100-25-2

2,5

200

25

0,4

МЭОФ-250/25-0,25

75

ЭК-111м-150-10-2

150

1,0

200

25

0,4

МЭОФ-250/25-0,25

88

ЭК-111м-150-16-2

1,6

200

91

ЭК-111м-150-25-2

2,5

200

25

0,32

МЭОФ-630/25-0,25

153

ЭК-112м-200-10-2

200

1,0

200

1,0

25

0,4

МЭОФ-250/25-0,25

114

ЭК-112м-200-16-2

1,6

200

125

ЭК-112м-200-25-2

2,5

200

25

0,32

МЭОФ-630/25-0,25

186

ЭК-112м-01-250-10-2

250

1,0

200

25

0,32

МЭОФ-630/25-0,25

187

ЭК-112м-01-250-16-2

1,6

200

199

ЭК-112м-01-250-25-2

2,5

200

227

ЭК-113м-300-10-2

300

1,0

200

25

0,32

МЭОФ-630/25-0,25

231

ЭК-113м-300-16-2

1,6

200

252

ЭК-113м-300-25-2

2,5

200

280

ЭК-114м-400-10-2

400

1,0

200

15

0,32

МЭОФ-1000/15-0,25

344

ЭК-114м-400-16-2

1,6

200

25

0,32

МЭОФ-1600/25-0,25

376

ЭК-114м-400-25-2

2,5

200

450

ЭК-115м-500-10-2

500

1,0

200

0,6

25

0,32

МЭОФ-1600/25-0,25

409

ЭК-115м-500-16-2

1,6

200

63

0,22

МЭОФ-2500/63-0,25

501

ЭК-115м-500-25-2

2,5

200

63

0,32

МЭОФ-4000/63-0,25

758

ЭК-116м-600-10-2

600

1,0

200

63

0,22

МЭОФ-2500/63-0,25

634

ЭК-116м-600-16-2

1,6

200

63

0,32

МЭОФ-4000/63-0,25

903

ЭК-117м-700-10-2

700

1,0

200

63

0,22

МЭОФ-2500/63-0,25

823

ЭК-117м-700-16-2

1,6

200

63

0,32

МЭОФ-4000/63-0,25

1062

ЭК-118м-800-10-2

800

1,0

200

63

0,32

МЭОФ-4000/63-0,25

1026

ЭК-118м-800-16-2

1,6

200

1122

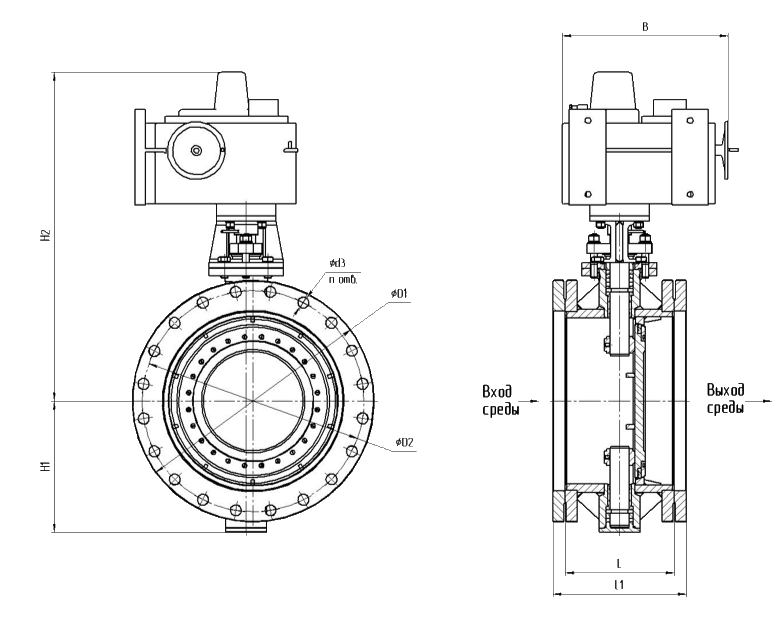

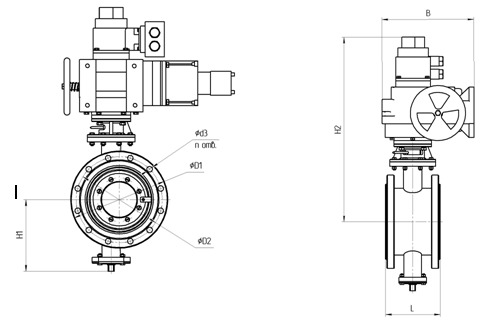

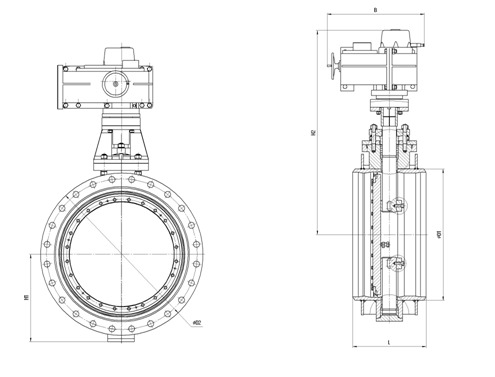

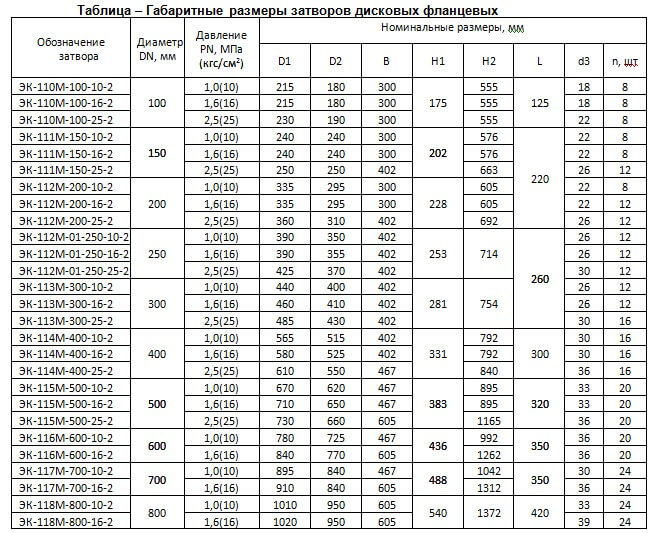

Присоединительные размеры

Обозначение затвора

Диа-метр

Dn, мм

Давле-ние

pр, мпа

Номинальные размеры, мм

D1

D2

B

H1

H2

L

L1

d3

n, шт

ЭК-110м-100-10-2

100

1,0

215

180

300

175

555

125

167

18

8

ЭК-110м-100-16-2

1,6

215

180

300

555

175

18

8

ЭК-110м-100-25-2

2,5

230

190

300

555

179

22

8

ЭК-111м-150-10-2

150

1,0

240

240

300

202

576

220

266

22

8

ЭК-111м-150-16-2

1,6

240

240

300

576

274

22

8

ЭК-111м-150-25-2

2,5

250

250

402

663

278

26

12

ЭК-112м-200-10-2

200

1,0

335

295

300

228

605

220

266

22

8

ЭК-112м-200-16-2

1,6

335

295

300

605

278

22

12

ЭК-112м-200-25-2

2,5

360

310

402

692

282

26

12

ЭК-112м-01-250-10-2

250

1,0

390

350

402

253

714

260

310

26

12

ЭК-112м-01-250-16-2

1,6

390

355

402

316

26

12

ЭК-112м-01-250-25-2

2,5

425

370

402

320

30

12

ЭК-113м-300-10-2

300

1,0

440

400

402

281

754

260

312

26

12

ЭК-113м-300-16-2

1,6

460

410

402

320

26

12

ЭК-113м-300-25-2

2,5

485

430

402

328

30

16

ЭК-114м-400-10-2

400

1,0

565

515

402

331

792

300

356

30

16

ЭК-114м-400-16-2

1,6

580

525

402

792

368

30

16

ЭК-114м-400-25-2

2,5

610

550

467

840

376

36

16

ЭК-115м-500-10-2

500

1,0

670

620

467

383

895

320

388

33

20

ЭК-115м-500-16-2

1,6

710

650

467

895

396

33

20

ЭК-115м-500-25-2

2,5

730

660

605

1165

416

36

20

ЭК-116м-600-10-2

600

1,0

780

725

467

436

992

350

416

36

20

ЭК-116м-600-16-2

1,6

840

770

605

1262

444

36

20

ЭК-117м-700-10-2

700

1,0

895

840

467

488

1042

350

422

30

24

ЭК-117м-700-16-2

1,6

910

840

605

1312

448

36

24

ЭК-118м-800-10-2

800

1,0

1010

950

605

540

1372

420

498

33

24

ЭК-118м-800-16-2

1,6

1020

950

605

508

39

24
